Wanneer een pagina van het situatieschema afgedrukt wordt, zal Trikker steeds automatisch volgende zaken doen:

  • Alles wat op de pagina getekend werd zal indien nodig verkleind worden, zodat het op de beschikbare afdrukoppervlakte past;
  • Alles zal gecentreerd worden.

Als je volgende mini-kamer tekent:

Een mini kamer

Een mini-kamer

dan zal het voor Trikker niet nodig zijn om iets te verkleinen, en wordt alles (inclusief de symbolen) op de maximale schaal afgedrukt. Het is op geen enkele manier mogelijk om de symbolen groter af te drukken. Trikker zal er voor zorgen dat alles gecentreerd wordt op de pagina:

Het afgedrukte resultaat

Het afgedrukte resultaat op A4

Indien je dezelfde kamer tekent op een compleet andere plaats van het tekenblad, dan zal het afgedrukte resultaat hetzelfde zijn. Trikker dient namelijk niets te verkleinen, en zal alles centreren op de beschikbare afdrukoppervlakte:

Mini-kamer, buiten het tekenblad getekend

Mini-kamer, buiten het tekenblad getekend

Het afgedrukte resultaat (= hetzelfde als voordien)

Het afgedrukte resultaat op A4 (= hetzelfde als voordien)

Zolang je grondplan niet meer ruimte inneemt dan aangegeven door de A4 suggestielijnen, dan zal er steeds op een voldoende grote schaal afgedrukt kunnen worden. Gebruik je echter meer oppervlakte dan aangegeven door de suggestielijnen, dan zal Trikker automatisch alles steeds meer verkleinen. Trikker zorgt er steeds voor dat alles afgedrukt wordt, ongeacht hoe groot of waar iets getekend werd. Er zal nooit iets van het blad afvallen:

Maxi-kamer, groter dan aangegeven door de A4 suggestielijnen

Maxi-kamer, groter getekend dan aangegeven door de A4 suggestielijnen

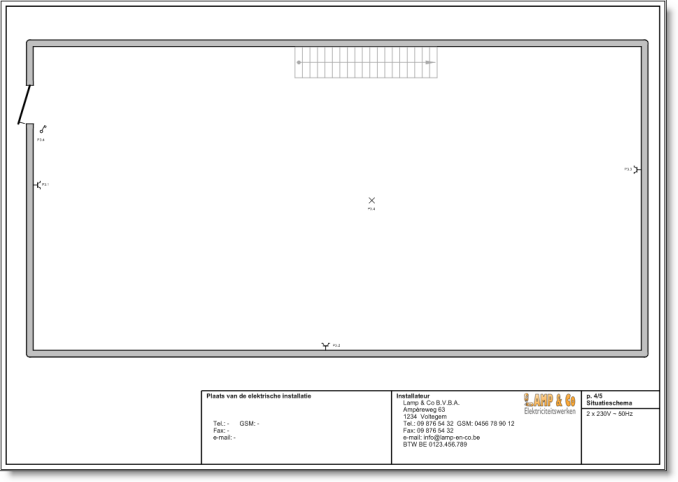

Het afgedrukte resultaat op A4

Het afgedrukte resultaat op A4: Alles wordt afgedrukt, maar werd verkleind om op het blad te passen.

Merk op dat in dit geval alles verkleind werd, inclusief de symbolen en de tekst bij de symbolen. Wanneer je je grondplan te groot maakt, zal Trikker alles te sterk moeten verkleinen, waardoor mogelijk de tekst bij de symbolen niet meer leesbaar wordt:

Een veel te groot getekende kamer

Een veel te groot getekende kamer

Het afgedrukte resultaat op A4 (De tekst bij de symbolen is niet meer leesbaar)

Het afgedrukte resultaat op A4 (De tekst bij de symbolen is niet meer leesbaar)



Wanneer je merkt dat je symbolen op het situatieschema te klein afgedrukt worden, dan wil dit dus zeggen dat je te ruim hebt getekend, waardoor Trikker alles te sterk heeft moeten verkleinen. In dit geval kan je alles selecteren (het makkelijkst door op CTRL-A te drukken) en dichter bij elkaar schuiven daar het oranje vierkantje rechts onderaan te verslepen:

Eventueel kan je de muren dunner instellen om meer ruimte te winnen.



Alles op een rijtje:

  • De A4- en A3- lijnen op het tekenblad van het situatieschema dien je te beschouwen als sugestielijnen, niet als strikte grenzen;
  • Trikker zorgt er steeds voor dat alles wat je tekent ook effectief afgedrukt wordt, ongeacht waar of hoe groot het getekend werd;
  • Hoe groter je je grondplan tekent, hoe meer alles verkleint dient te worden. Teken je te groot, dan wordt de tekst bij de symbolen mogelijk niet meer leesbaar;
  • Indien je niet groter tekent dan de A4 suggestielijnen, dan zal alles steeds op maximale schaal afgedrukt worden;
  • Indien je niet groter tekent dan de A3 suggestielijnen, dan zal alles steeds op maximale schaal afgedrukt worden als je op A3 formaat afdrukt;
  • Je kan ook nog een stuk buiten het tekenblad tekenen, alles wordt altijd afgedrukt.
  • Wanneer je symbolen op het situatieschema te klein afgedrukt worden dan kan je dit oplossen door alles dichter bij elkaar te schuiven.

Het trikker document met bovenstaande voorbeelden kan je hier downloaden.
